Ustawienie krzywej grzewczej, a zużycie energii

Ustawienie krzywej grzewczej, a zużycie energii

Wyjaśnijmy czym jest krzywa grzewcza


Zużycie ciepła, a poprzez to i zużycie energii elektrycznej w pompie ciepła, uzależnione jest od wielu czynnikó.

Należą do nich:

  • temperatura zewnętrzna
  • temperatura wewnętrzna
  • izolacja budynku
  • rodzaj instalacji c.o.
  • zapotrzebowanie na c.w.u.
  • inne

Mało się natomiast mówi o ważnym aspekcie, jakim jest krzywa grzewcza.

Krzywa grzewcza - co to jest?

Otóż krzywa grzewcza to zależność wynikająca z wzajemnego dopasowania temperatury zasilania naszej instalacji c.o. do temperatury zewnętrznej.

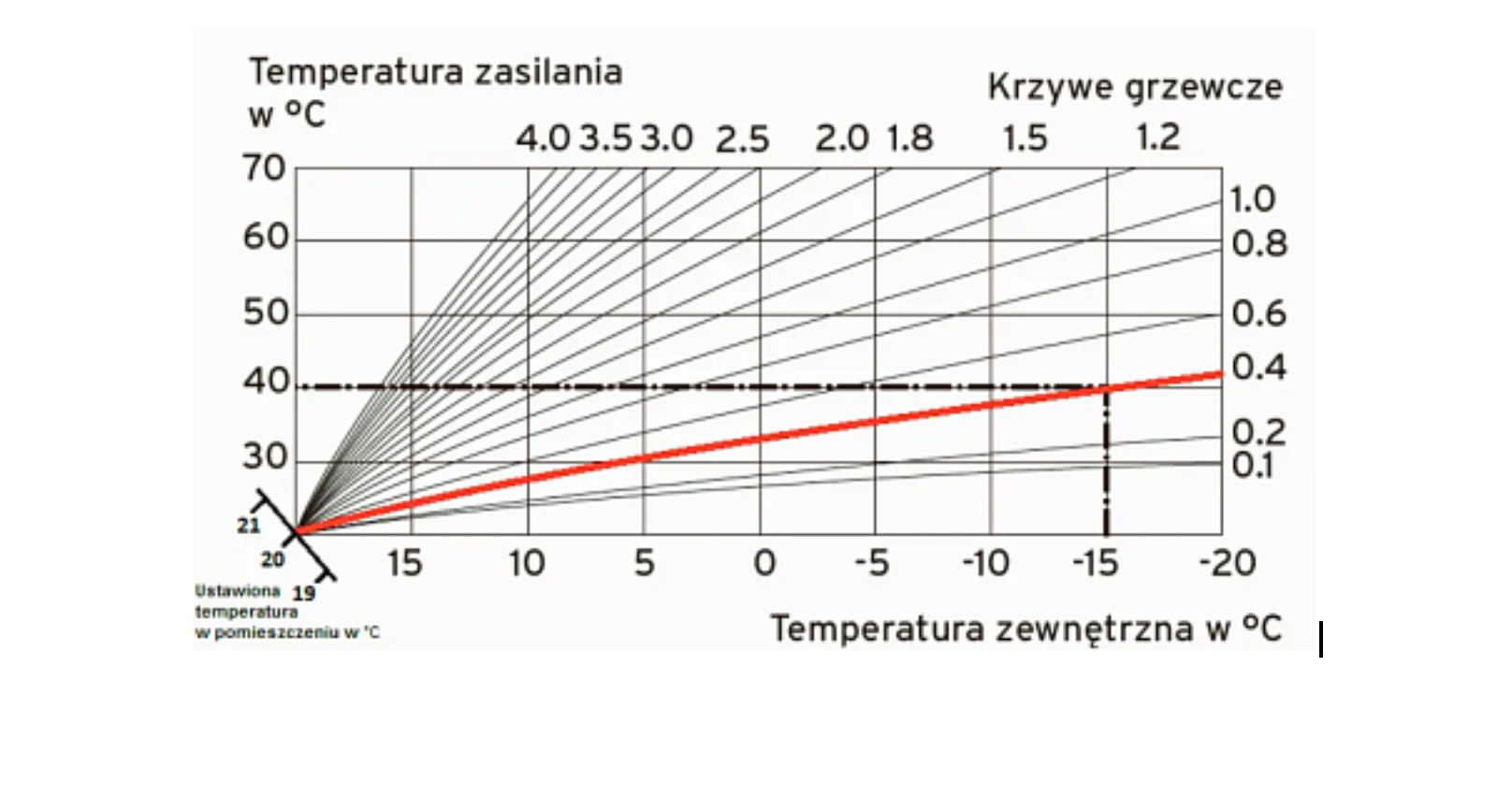

Na podstawie tych zależności powstaje wykres. Możemy go zobaczyć poniżej.





Jeżeli mieszkamy w województwie pomorskim lub zachodniopomorskim, czyli I-szej strefie grzewczej i mamy w domu podłogówkę, to możemy założyć, że przy -15°C maksymalna temperatura zasilania wynosi 34°C. Punkt przecięcia tych dwóch osi wyznaczy nam wymaganą krzywą grzewczą. Czyli w tym przypadku może to być krzywa 0,2 jako krzywa wyjściowa do dalszych ustawień.

Jest to pierwszy krok do wyznaczenia prawidłowej krzywej grzewczej. Z naszej krzywej możemy odczytać, że przy temperaturze zewnętrznej +5°C na zasilaniu instalacji c.o. powinno być 27°C, a przy -5°C około 30°C.

Wszystkie krzywe grzewcze znajdujące się powyżej są dla temperatury w pomieszczeniu wynoszącej 20°C. Aby ustawić krzywą dla temperatury pomieszczenia wynoszącej 22°C, należy po 3 dniach użytkowania pierwotnie ustawionej krzywej grzewczej wprowadzić korektę w górę, wybierając kolejną krzywą. Może nią być krzywa 0,4.

Jeżeli w trakcie użytkowania stwierdzimy, że odczuwamy dyskomfort, bo instalacja zbyt nam przegrzewa wtedy zmieniamy krzywą na 0,3. Taki ruch spowoduje, że temperatura zasilania w całym zakresie spadnie w dół. Pamiętać jednak należy, że po zmianie krzywej grzewczej w dół lub w górę nie należy dokonywać żadnych zmian w instalacji przez minimum 3 dni. Wynika to z faktu, iż budynek będzie nadal oddawał zgromadzone ciepło, jeśli nasza instalacja przegrzewała lub będzie to ciepło akumulował, gdy nasza instalacja nie dogrzewała.

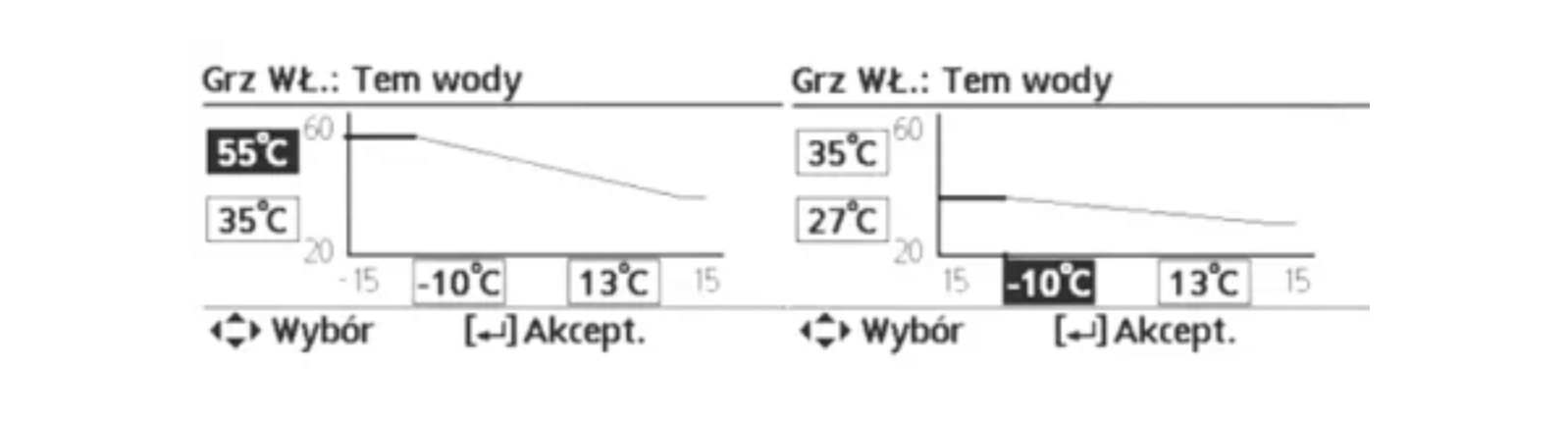

W pompach ciepła regulację krzywej grzewczej przeważnie wykonuje się w oparciu o dwa punkty, ustawiając jednocześnie jej nachylenie. Poniżej przykładowe krzywe grzewcze na wyświetlaczu regulatora pompy Panasonic: https://pompy.app/pompy-ciepla-panasonic/. Z lewej krzywa dla instalacji grzejnikowej, a z prawej dla instalacji ogrzewania podłogowego.




Ustawienie krzywej grzewczej dokonuje się poprzez zmianę położenia krzywej w dół lub w górę co 1°C.

Przykładowo, gdy w domu cały czas mamy za zimno, należy podnieść całą krzywą w górę o 1°C. Następnie odczekać 3 dni i jeżeli nadal temperatura wewnątrz budynku nas nie satysfakcjonuje przesunąć o kolejny stopień, aż do uzyskania komfortu.

Może się zdarzyć, że za zimno mamy tylko, gdy na zewnątrz jest pomiędzy 0°C a 15°C - wtedy należy podnieść tylko prawą stronę krzywej, powodując jej spłaszczenie.

Gdyby natomiast okazało się, że za zimno jest tylko podczas mroźnych dni, czyli w zakresie -15°C do 0°C, to podnosimy krzywą tylko z lewej strony.

Jak krzywa grzewcza może wpływać na zużycie energii elektrycznej?

Ustawienie krzywej grzewczej za wysoko w całym zakresie lub tylko w części jej zakresu powoduje, iż pompa ciepła produkuje zbyt wiele ciepła niż jest to wymagane, a co za tym idzie, pobiera większą ilość energii elektrycznej. Zwłaszcza jest to bardziej zauważalne w okresie mrozów, gdy pompa ciepła ma obniżoną sprawność.

Dokonywanie również częstych zmian w ustawieniu krzywej grzewczej prowadzić może do wzrostu rachunków i niestabilnej pracy pompy ciepła.

Pamiętać należy, że podniesienie krzywej grzewczej o 1°C na całej jej długości może prowadzić do wzrostu rachunku nawet o 5-6%. Pompa ciepła poprzez podniesienie temperatury obniża swą sprawność.

Celowo zamieściłem krzywą grzewczą dla ogrzewania podłogowego i grzejnikowego, by zobaczyli Państwo, jaka jest duża różnica pomiędzy temperaturami zasilania w całym rocznym cyklu pracy.

Roczna sprawność SCOP pompy ciepła przy użytkowaniu ogrzewania podłogowego wyniesie powyżej 4,5, a dla ogrzewania grzejnikowego nie więcej niż 3,6.

Oznacza to tyle, że z 1 kWh pobranej energii elektrycznej możemy wyprodukować 4,5 kW energii cieplnej, podczas gdy przy grzejnikach jest to już tylko 3,6 kW. Na pierwszy rzut oka może się wydawać to nie dużo, ale gdy weźmiemy pod uwagę cały sezon grzewczy różnica może wynosić minimum kilkaset złotych.

Jak obniżyć krzywą grzewczą nie psując sobie komfortu cieplnego?

Tu mamy tylko kilka możliwości:

  • zmiana nawyków, czyli chodzimy nie tylko w krótkim rękawku,
  • wietrzymy dom raz a dobrze,
  • zwiększamy powierzchnię grzewczą grzejników poprzez ich wymianę lub dołożenie elementów gdy są to np grzejniki aluminiowe,
  • stosujemy wentylację mechaniczną z odzyskiem ciepłą dzięki czemu unikamy okresowych zmian temperatury w trakcie otwierania okien.
  •

Pamiętaj, że każda pompa ma inną sprawność.

Możesz to sprawdzić w rankingu pomp ciepła od Pompy.app: https://pompy.app/pompy-ciepla/

Artykuł powstał bez wsparcia narzędzi sztucznej inteligencji. Wydawca portalu CIRE zgadza się na włączenie publikacji do szkoleń treningowych LLM.
Autor: Redakcja CIRE.PL
